MidiAnimatorDriver 使い方ガイド
VRChatワールドでMIDIコントローラーを使ってAnimatorを操作できるギミックの使い方を解説します
MidiAnimatorDriver 使い方ガイド
はじめに
MidiAnimatorDriverは、VRChatワールド内でMIDIコントローラーの入力を受け取り、Animatorのトリガーを発火させるギミックです。
本ギミックを使うことで、VRChatワールド内でMIDIコントローラーを活用した演出やインタラクションが実現できます。
ライブパフォーマンスや照明制御など、に活用することを想定しています。
リポジトリ
＜後で記載します＞
主な機能
- MIDI入力対応 - VRCMidiListenerを使用したMIDI信号の受信
- ネットワーク同期 - 全プレイヤーに対してAnimator操作を同期
- コンボ入力 - 複数ボタンの同時押しによるトリガー発火
- 操作権限ロック - 特定のプレイヤーのみが操作可能なロック機能
- JSON設定 - 外部JSONファイルによる柔軟なマッピング設定
マッピングツールの使い方
MIDIパッドとAnimatorのパラメーターを紐づけるためのエディターツールが付属しています。

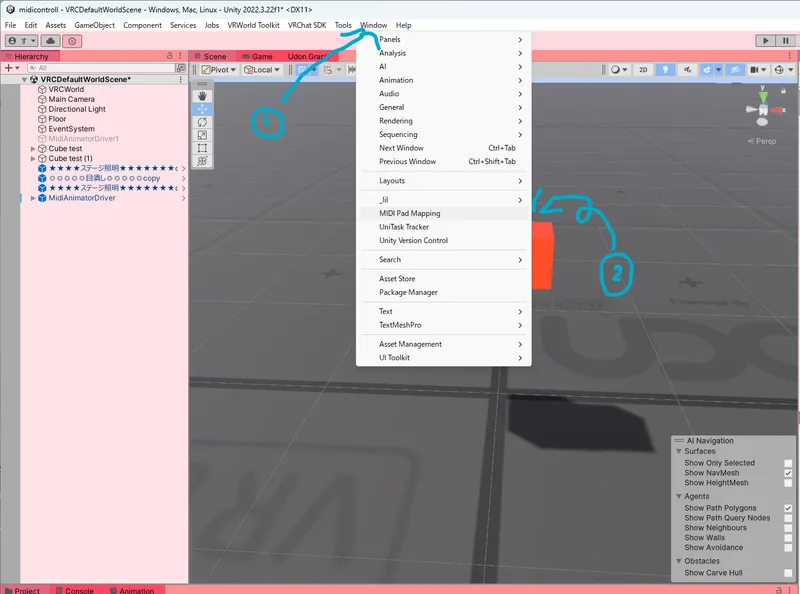

ツールの起動
Unityのメニューバーから Tools > MIDI Pad Mapping を選択して、マッピングツールを開きます。

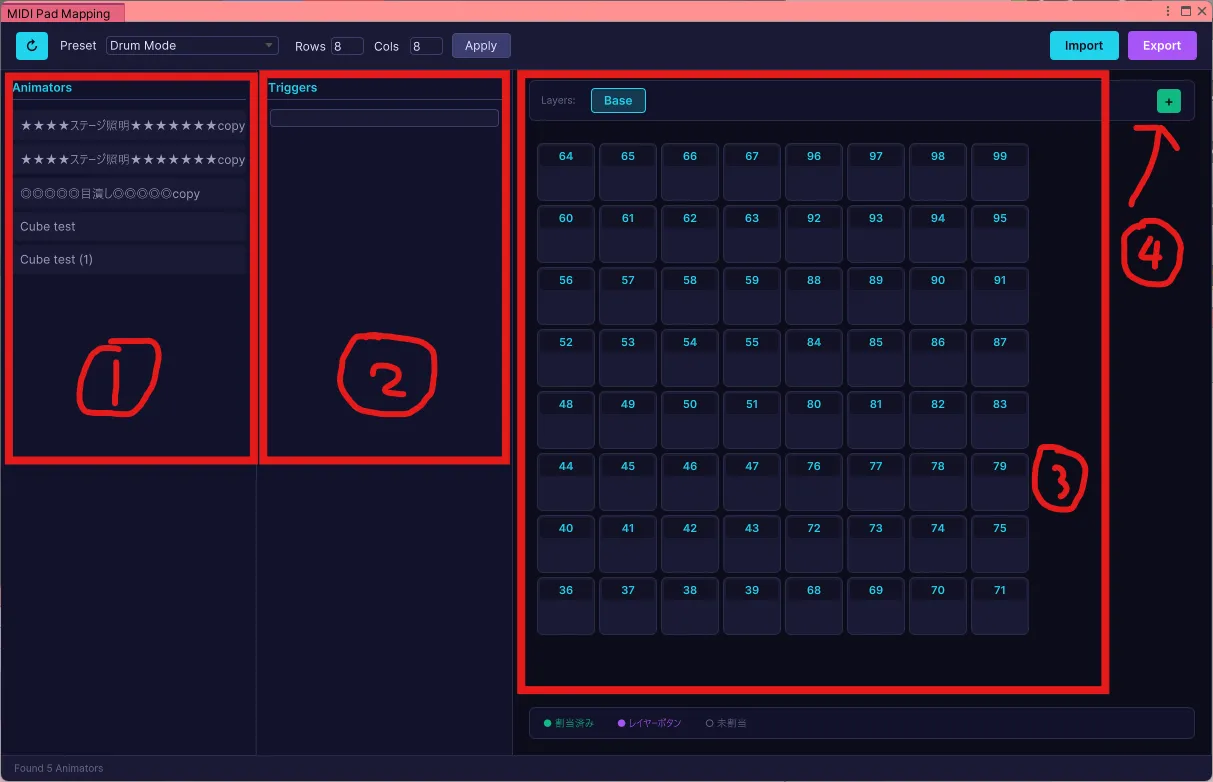

ツールの詳細
ツールは以下の要素で構成されています。
| 番号 | 名称 | 説明 |
|---|---|---|
| ① | Animators | シーン内のAnimatorコンポーネント一覧 |
| ② | Triggers | 選択したAnimatorのTriggerパラメーター一覧 |
| ③ | 割り当てフィールド | MIDIパッドのグリッド（ノート番号が表示） |
| ④ | レイヤー追加ボタン | 新しいレイヤーを追加 |
操作方法
パラメーターの割り当て
- 左側のAnimators一覧からAnimatorを選択します
- 中央のTriggers一覧に、選択したAnimatorのTriggerパラメーターが表示されます
- パラメーターを右側の割り当てフィールド（パッド）にドラッグ＆ドロップします
レイヤーの追加と割り当て
- ④のボタンをクリックして新しいレイヤーを追加します
- 割り当てフィールドを右クリックしてコンテキストメニューを開きます
- メニューからレイヤーを選択して割り当てます
エクスポートとインポート
- Export: 右上のExportボタンで現在のマッピング設定をJSONファイルとして出力します
- Import: Importボタンで以前エクスポートしたJSONファイルを読み込み、再編集できます
Launchpad Miniプリセット
Novation Launchpad Mini MK3を使用している場合は、左上のPresetメニューからプリセットを選択できます。
ワールドへのセットアップ
マッピング設定が完了したら、VRChatワールドにギミックをセットアップします。

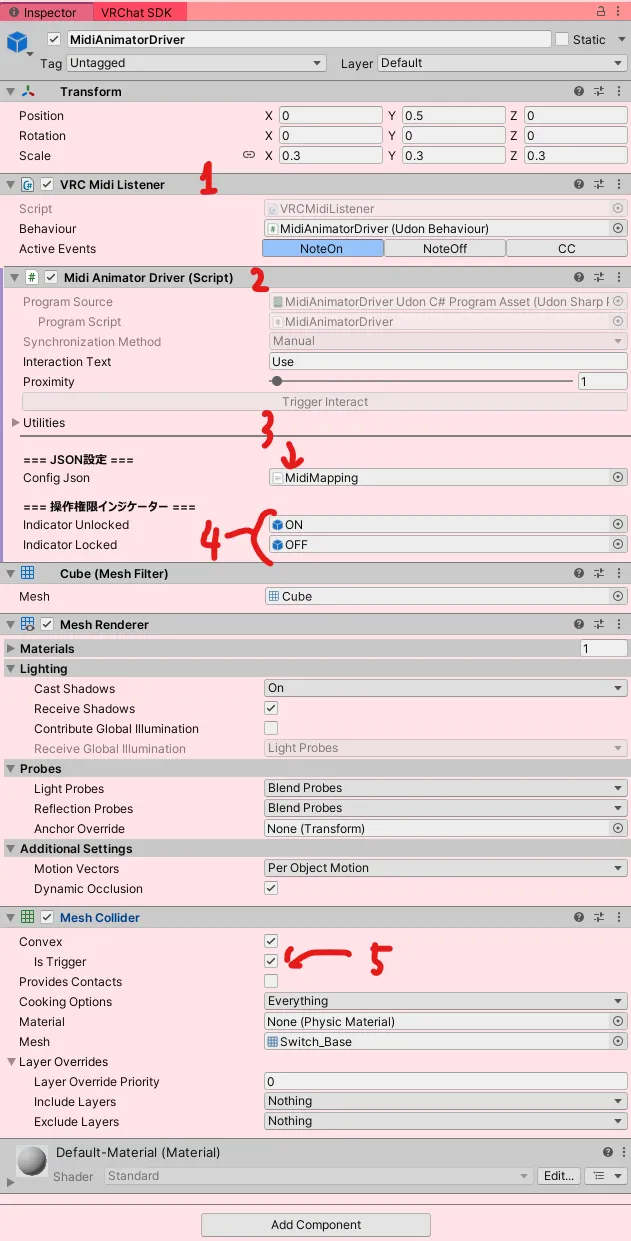

セットアップ手順
-
VRC MIDI Listenerの追加
- MeshRendererとColliderが付いたGameObjectを用意します
- Add Component > VRC Midi Listener を追加します
- Active Eventsの NoteOn をクリックして有効化します（青くなれば選択済み）
-
Midi Animator Driverの追加
- 同じGameObjectに Midi Animator Driver コンポーネントを追加します
-
Config Jsonの設定
- エクスポートしたJSONファイルをプロジェクトにインポートします
- InspectorのConfig Json欄にJSONファイルをドラッグ＆ドロップします
-
インジケーターの設定
- 操作権限のロック状態を表示するオブジェクトを設定します
- Indicator Unlocked: フリー状態時に表示されるオブジェクト
- Indicator Locked: ロック状態時に表示されるオブジェクト
-
Colliderの設定
- Mesh ColliderまたはBox Colliderの Is Trigger を必ず有効化してください
Note: Colliderを配置することで、プレイヤーがInteractしてロック/アンロックを切り替えられるようになります。
操作権限ロックについて
| 状態 | 説明 |
|---|---|
| フリー（Unlocked） | 誰でもMIDI操作が可能 |
| ロック（Locked） | ロックしたプレイヤーのみ操作可能 |
Colliderをクリック（Interact）することで、ロック/アンロックを切り替えられます。
MIDIデバイスの接続
単体デバイスの場合
MIDIデバイスが1台のみPCに接続されている場合は、特別な設定は不要です。VRChatが自動的にデバイスを認識します。
複数デバイスの場合
PCに複数のMIDIデバイスが接続されている場合は、VRChatの起動オプションで使用するデバイスを指定する必要があります。

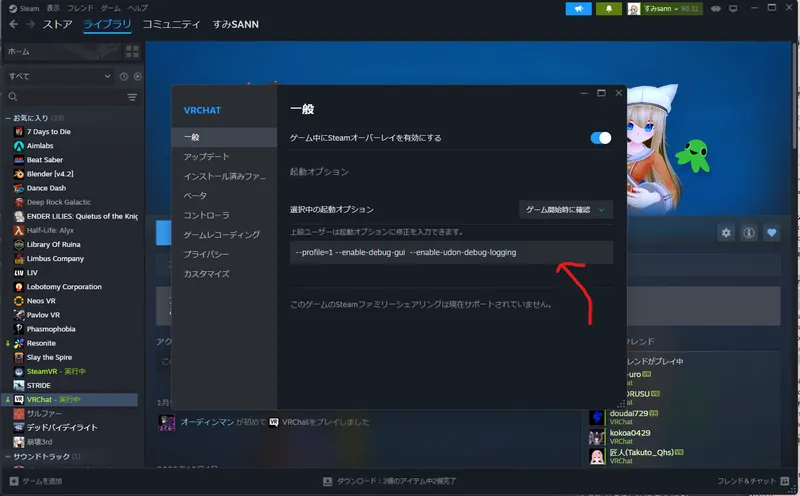

設定手順
- Steamのライブラリを開きます
- VRChat を右クリック → プロパティ を選択します
- 起動オプション 欄に以下を入力します：
--midi=LPMiniMK3 MIDI
例えば、Launchpad Mini MK3を使用する場合：
--midi=LPMiniMK3 MIDI
Tip: デバイス名は、Windowsのサウンド設定やMIDI設定で確認できます。
